Сообщений в теме: 919

[siOn™ (Дмитрий)]

нужна первая страничка, где проРПМ написано. Но я не смог увеличить и прочитать.

[Зевс (Ляшенко Михаил Юрьевич)]

Жень, все правильно. Плюс с минусом подали напряжение и прибор заработал, но так как сигнал на него по сигнальному проводу не поступил, он в нулях. Кидай на катушку синий провод.

[Stanislas (Stanislas)]

Да, на этих страничках про другие приборы: вольтметр, температура и тп

[Nikolaevi4 (Николай)]

Евгений не подключай вообще(или тумблер на временное включение поставь), они не запитанные в цвет мотоцикла (крутотень)

[Евгений Ш (Евгений )]

бумажка только эта была . сегодня тогда подключу , меня смущает синий провод , может он минус а черный -сигнальный? подключать на любую катушку ? под баком?на какой конкретно провод?

[Зевс (Ляшенко Михаил Юрьевич)]

Если у них общий мануал на все приборы то расцветка проводов должна совпадать. Датчик масла - синий сигнальный апдейт посмотрел - он во всех приборах как сигнальный обозначен

[Stanislas (Stanislas)]

бумажка только эта была . сегодня тогда подключу , меня смущает синий провод , может он минус а черный -сигнальный? подключать на любую катушку ? под баком?на какой конкретно провод?

Нет, черный масса скорее всего, синий как раз на катушку где плюс, потомучто второй контакт катушки это масса. А третий провод на замок зажигание (там где появляется + при включении зажигания).

[Евгений Ш (Евгений )]

все понял спасибо ) вечером покажу оживший прибор

[Goblin]

Я из схемы подключения (вверху справа под цифрой 2) понял, что красный на + после замка зажигания, чёрный - масса, синий - сигнал с катушки, причём с минуса на катушке. По-моему так. К сожалению не видно, что там за тумблеры показаны (вверху по центру)

[Lancelot (Сергей)]

На катушках два провода - плюс зажигания (обычно черно-белый) и управляющий минус на одной катушке сине-желтый, на другой желто-синий, вот к любому из них и надо подключать сигнальный провод от тахометра. Это обычная схема подключения. Бывают и другие.

[Евгений Ш (Евгений )]

спасибо ребята , все понял теперь не ошибусь точно .

[Stanislas (Stanislas)]

спасибо ребята , все понял теперь не ошибусь точно .

Ждем фото работающего тахометра! Тоже хочу тахометр

[Евгений Ш (Евгений )]

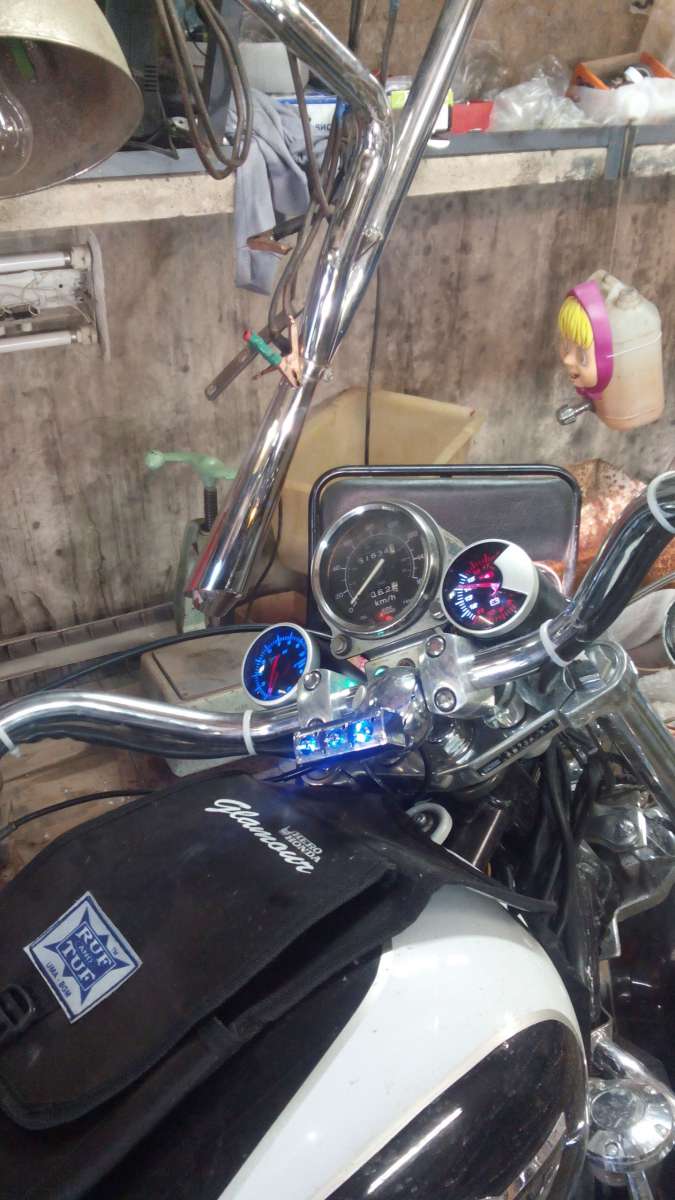

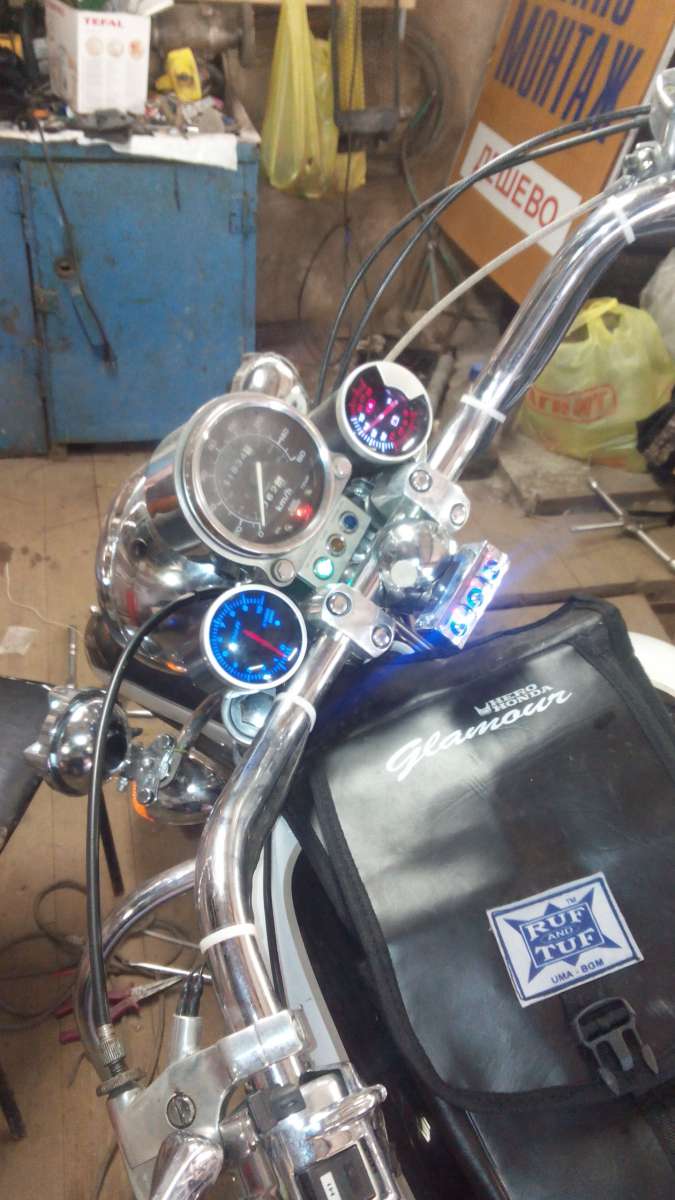

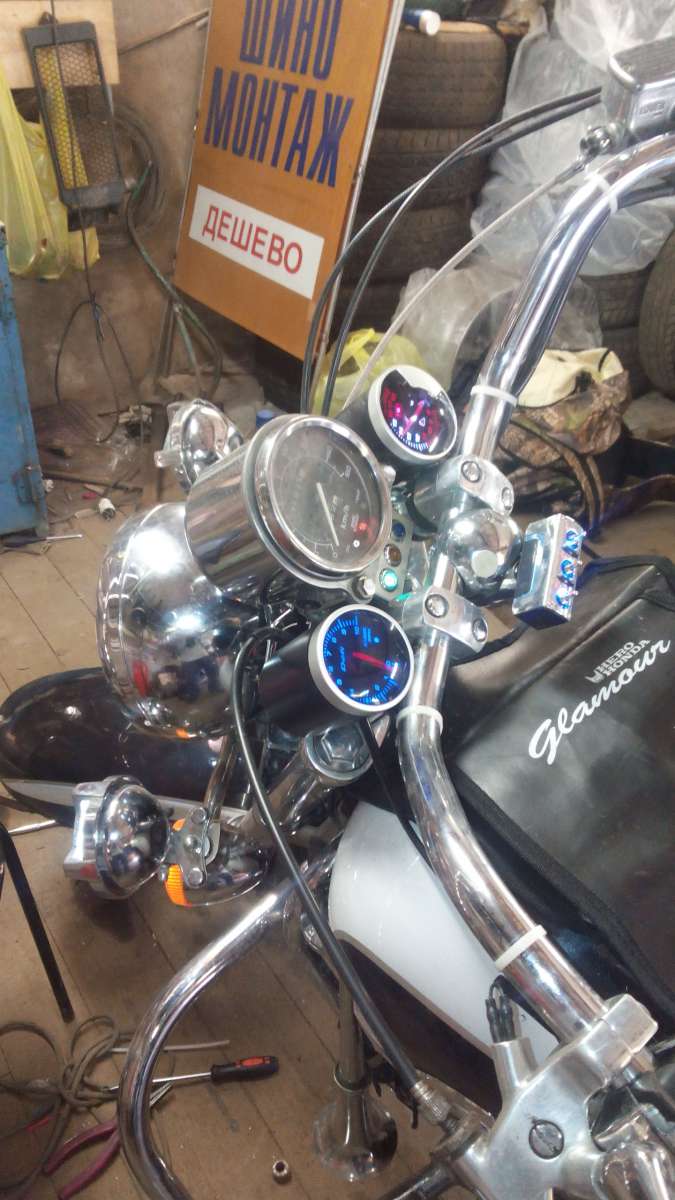

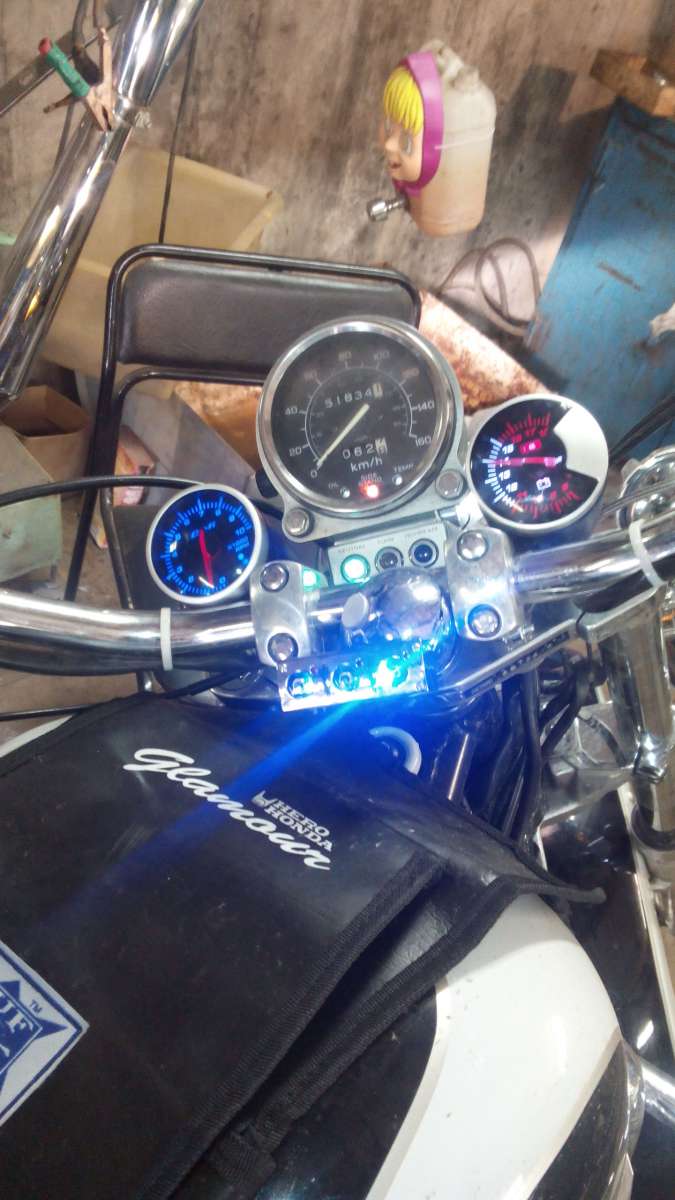

вот работающий тах , подключил на сине-желтый провод. но все равно работает не равномерно , как то толчками .но в целом понять можно . думаю этот прибор под одну катушку. как переключить так чтоб нормально все было , может (с тыла есть кнопочка , может она че нить переключает - режимы например. [attachment=15061]2014708164039.jpg[/attachment] [attachment=15062]2014708164137.jpg[/attachment] [attachment=15063]2014708164117.jpg[/attachment] [attachment=15064]2014708164108.jpg[/attachment]

Прикрепленные изображения

•
•
•
•

[Andrey ANY]

Спидометр надо тоже, наверное, более ярким делать в цвета соседних приборов

[Евгений Ш (Евгений )]

скоро все переделывать все равно. придет бэтвинг и вуаля .

[moheve]

Осталось только одеть такое http://allegro.pl/mo...4321963225.html и вставить светодиоды... Желтые...

[Евгений Ш (Евгений )]

а что это ? типо перенос на бак приборки? для установки бэтвинга? я так понял , что при установке бэтвинга приборы будут мешать и их нужно будет переносить.

[moheve]

http://hondashadow.r...нинг-спидометра

[Stanislas (Stanislas)]

Евгений, а где у тебя прикуриватель? Что-то не вижу столь полезного аксессуара на фото!

[Евгений Ш (Евгений )]

прикуривателя нет потому что пока не нужен ))не нравится мне этот аксессуар :cheer:
