По ходу, оно.
Сергей, на листе ватмана багажник по чертежу этому можно разрисовать. Согнуть по линиям и приложить на мот. Дырки найдутся по месту.
Только, мне кажется, для нагруженного элемента крепеж на спинку, пусть и в 6 винтов м4, как-то не серьезно. Лучше на родной крепеж в саблях.
Легенда Форума
Насчёт кнопки аварийки - тоже думал как сделать, в результате взял кнопку блокировки зажигания 2-контактную и сделал следующую цепь:
плюс АКБ - мой общий выключатель - реле аварийки от ВАЗ - раздвоение - диод шотки - провод от кнопки поворотников
Саму кнопку зацепил на зеркало т.к. на руль не смог никуда пристроить. Торчит немного странно но тыкать удобно + она не зависит от зажигания. Диоды не дают замкнуться цепи в другую сторону.
Что касается предыдущего поста - сделал бы также с радостью, однако наибольший интерес вызывает корпус - кнопку-то легко найти.
Житель
В общем, аварийка. Хотел вешать на руль, но в пробках не удобно было бы тянуться, не хотелось терять контроль, поэтому прикрепил на пульт снизу... Кнопка китайская (http://www.ebay.com/...36fc33a&vxp=mtr), кронштейн делал товарищ на ЧПУ.
Крепится всё это добро тремя винтами М3, держится добротно, хоть резьба и нарезана в алюминьке. Если кому-то будет интересно выложу модель в Солиде13. Если интересно и нет возможности сделать, могу попробовать выточить.
Сергей, отлично получилось. Я бы подписался на такой корпус. У меня Аэро 2006 года. По-моему там такой же пульт. Сколько будет цена?
Легенда Форума
размеры, а именно угол отверстий для крепления, а отстальное думаю сам смогу измерить
Неужели нельзя сделать из картонки шаблон по этому чертежу и прикинуть как оно будет, может где то отверстие нужно будет в другом месте просверлить, или угол наклона поменять. Всё так просто, а вы целые питиции пишите по этому поводу.
Заглянувший
Фоты крупным планом. У меня аж глаза полопались смотреть. Нужно срочно в центр реабилитации. Можно чуть подальше фотокам снять?
Не води свой байк быстрее чем летает твой ангел-хранитель!
Заглянувший
Если нужно сделать бокс под кнопку аварийки, то маленькие боксы можно делать из стекловолокна, очень даже ничего получается. Я под камеру два делал вообще огонь. Из пластилина ваяешь, форму, потом её в холодильник, достаешь облепил стеклотканью с эпоксидкой, высохла, выковырял пластилин, зашкурил, отшпатлевал, отшлифовал, покрасил - ГОТОВО.
Не води свой байк быстрее чем летает твой ангел-хранитель!
Коренной житель
Фоты крупным планом. У меня аж глаза полопались смотреть. Нужно срочно в центр реабилитации. Можно чуть подальше фотокам снять?
почти ниче не понял
Легенда Форума

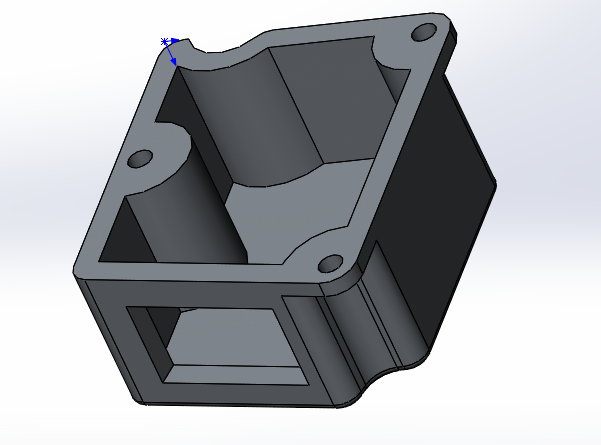

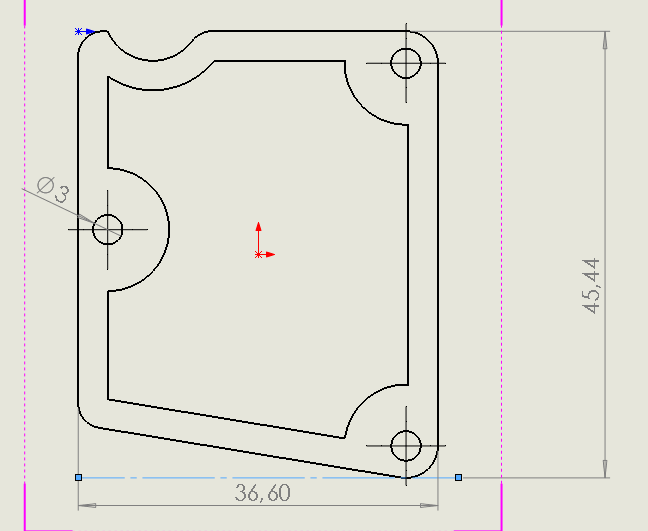

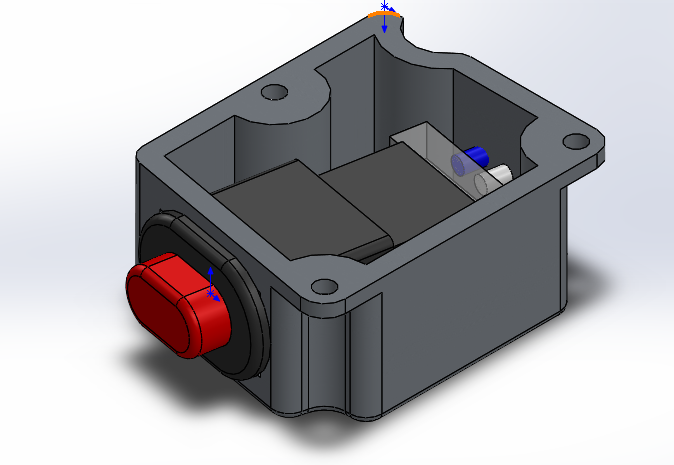

В общем, суть такова. Я, к сожалению, ничего не знаю насчёт совместимости пультов, т.к. абсолютно не разбираюсь в модельном ряду Тени и вообще мотоциклов. Во вложениях набросанный на скорую руку чертёж и скрин модели. Тут ссылка на саму модель: https://yadi.sk/d/_fEf18vLfBcyU(SolidWorks 2013)
Теперь о процессе изготовления. Изначально я хотел использовать алюминий и только алюминий, т.к. не хотелось ничего красить, и одновременно хотелось однородности внешнего вида. Стеклоткань и эпоксидка, особеннно полиэфирка, идеально подходят для таких штук, но у меня пунктик насчёт металла. Один минус - долбанная оксидная плёнка. После полировки, естессно, всё потемнело, а как это лачить я не представляю. Ещё вариант, анодирование, но для этого нужно свободное время, которое куда-то пропало.
Модель представленная по ссылке имеет один недостаток, в ней нет выреза под бобышку резьбы. Её я пилил надфилем. Собственно, от скуки я и само окошко для кнопки пилил надфилями Но потом навалилась работа и теперь проще это сделать на фрезере. Сама деталь точилась на ЧПУхе из 19мм. плиты дюраля. Созвонился сегодня с программистом, готов делать по 500 рублей за штуку, оптом дешевле. ЧПУха не большая и простенькая, поэтому требует наличия оператора, который будет дуть воздухом и немного маслом. Плюс материал - ещё 500 рублей, т.к. "заимствуется" от непосредственно с производство. Со своим материалом, естессно, бесплатно. За посредничество мне брать денег лень.
При установки стачиваются вентиляционные выступы на пульте, в нужных местах надо просверлить отверстия для резьбы М3 и отверстие для ввода. У кнопки я обкусывал кусок корпуса (-1/3 размера, на скорость не влияет) и сажал тупо на Поксипол. Когда доползу до редактора, поправлю модель, чтобы кнопка вставала без "колхоза", на родные защёлки. Если правда очень хочется, пишите, попробую что-нибудь придумать. Лучше писать толпой, чтобы сделать за один прогон, станина у ЧПУ 200х200, влезет штук 6 точно. Может и дешевле сделают... Самая большая проблема, конечно, материал=\ Если у кого есть возможность достать, пишите...
Заглянувший
Не води свой байк быстрее чем летает твой ангел-хранитель!
Заглянувший
Не води свой байк быстрее чем летает твой ангел-хранитель!
