Сообщений в теме: 37

[Pifas]

Мужчины, такие дела... купил год назад саблю. Её прошлый хозяин поставил на неё ксенон. В силу моего отрицательного отношения к нему, из-за олдскульных убеждений, снял я его к чертям свинячим. Но снял так что еле как потом поключил поворотники и головной свет (как-то всё там во едино завязано было). В итоге, весь сезон ездил как бы с люстрой, но несветящей. В этот сезон хочу её подключить хоть камни с неба! ехать к электрику- в последнюю очередь. может кто сам подключал? Может схема у кого завалялась? Короче, хэлп!

[NordWolf (Александр)]

На сайте есть сервис-мануалы на Саблю, в них есть схема. Тот, что 200 с чем-то мегабайт - весьма невысокого качества; тот, что 400 Мб с лишним - качество отличное, но схема там "распилена" пополам, поэтому не очень удобочитаема (если только распечатать её и склеить, как вариант).

[Doomsday (Мазницын С.А.)]

А ты ее как хочешь подключить ? Чтобы всегда горела или на отдельную кнопку ?





Вот примерная схема подключения.Только минус я бы взял тоже напрямую от аккума.

Спрашивай , если что  непонятно

[leoros]

лудше подключать через выключатель.

[Pifas]

А ты ее как хочешь подключить ? Чтобы всегда горела или на отдельную кнопку ?





Вот примерная схема подключения.Только минус я бы взял тоже напрямую от аккума.

Спрашивай , если что  непонятно

через кнопку хочу. Спасибо! )))

[Pifas]

ножка реле №86 не задействуется? у меня оно к попоротникам подключено.

[leoros]

это масса . подключать обязательно

[Vyatsky43 (Serg)]

86 нога - "земля" (масса). Ее нужно на "-" АКБ пустить, ну или на раму.

[Pifas]



А ты ее как хочешь подключить ? Чтобы всегда горела или на отдельную кнопку ?





Вот примерная схема подключения.Только минус я бы взял тоже напрямую от аккума.

Спрашивай , если что  непонятно

через кнопку хочу. Спасибо! )))



почему минус лучше от АКБ?

[Doomsday (Мазницын С.А.)]



почему минус лучше от АКБ?





Потому что если ты прикрутишь его на раму он со временем все равно окислится , да и доступ у тебя туда вряд ли будет , чтобы быстро все исправить. Реле купи отдельно. Продаются в любом автомагазине по 50-70 рублей. Там же купи колодку под него. Предохранитель подбери по мощности ламп , которые туда будешь ставить.

[Pifas]


почему минус лучше от АКБ?

Потому что если ты прикрутишь его на раму он со временем все равно окислится , да и доступ у тебя туда вряд ли будет , чтобы быстро все исправить. Реле купи отдельно. Продаются в любом автомагазине по 50-70 рублей. Там же купи колодку под него. Предохранитель подбери по мощности ламп , которые туда будешь ставить.

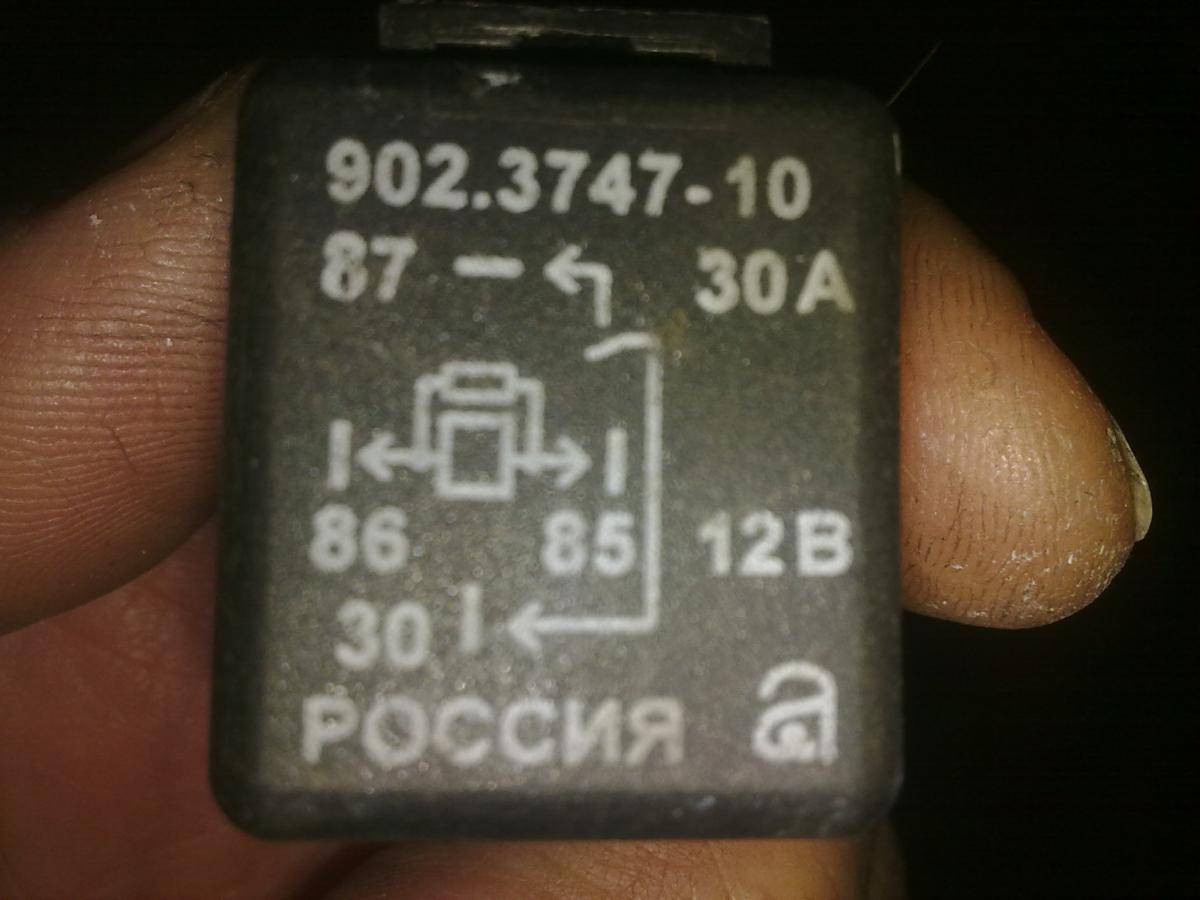

Реле есть. Вот такое

Прикрепленные изображения

•

[Doomsday (Мазницын С.А.)]






почему минус лучше от АКБ?

Потому что если ты прикрутишь его на раму он со временем все равно окислится , да и доступ у тебя туда вряд ли будет , чтобы быстро все исправить. Реле купи отдельно. Продаются в любом автомагазине по 50-70 рублей. Там же купи колодку под него. Предохранитель подбери по мощности ламп , которые туда будешь ставить.

Реле есть. Вот такое



Максимальный коммутируемый ток ? Если я правильно понимаю (Малина приди , порядок наведи ) , то это 2 амперное реле ,оно не подойдет.

[starik (игорь)]

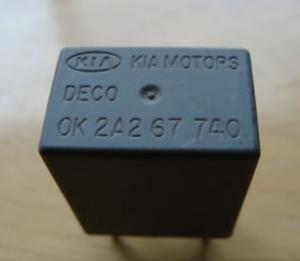

 коммутирующие контакты реле д/б рассчитаны на ток не менее 30-40А, можно и больше.

Прикрепленные изображения

•

[" Белый "]

 коммутирующие контакты реле д/б рассчитаны на ток не менее 30-40А, можно и больше.

Не забываем о Предохранителе !



Но есть вопрос !

Какие лампы будут использоваться ?

Потянит ли генератор !?

Были не однократные случаи , выхода из стороя генераторов !!!

[Lancelot (Сергей)]

Нормальное это реле, 20-30А. Такого типа родное к люстрам прилагается, но к ней колодку надо искать. Лампы лучше ставь номиналом 35 Ватт, это стандарт. Массу под любой болт на раму через клемму конечно, если не в лом тащи на аккум. Плюс на аккум через пред 15А. Плюс от зажигания, лучше от того провода, что на фару идет. Кнопку ставь лучше герметичную. Если есть сомнения, то перед кнопкой пред влепи хоть на 1 А. И смотри, чтоб никуда вода не текла ручьем, ни на реле, ни на преды. Реле ставь башкой вверх, чтоб если что вода стекала с нее, а не заливала ее и клемы.

[" Белый "]

Реле предлагаю такую же , но 5 контактную .

По многолетнему опыту , скажу : - у 5 контактной , контакты намного надёжней !!!

Просто ногу 87а , не использовать !!!

Колодки продают в любом магазине авто запчастей .

Добавлю . Пайка лучше любой скрутки !!!

[Pifas]

ну почему сюда видос не крепиЦЦЦООО????

Хотел вам похвастать свежеподключенной люстрой, поблагодарить за вашу помощь т.к. подключил по схеме Doomsday (Мазницын С.А.) , а видос не крепится!

В общем! спасибо Мужчины за подсказку!!! засветила, моя окоянная!!! )))))))

[Красти]

В фаре 55/60Вт лампа и 2 по 35 в люстре? Весьма чревато...

[Бенжамин (Строганов Александр)]

Народ! Послушайте моего совета. у всех Хонд традиционно слабая электрика, совсем у всех и у автомобилей тоже. Так вот у наших мотов по моему самая слабая из Хонд. Она бедолага и так еле дышит, даже в штатных режимах. То генераторы дохнут то РР то всё вместе сразу, то по очереди. А вы ещё люстры вешать собрались. Откройте левую крышку двигателя и отвечаю- увидите три верхних обуглившихся катушки. Думаю это вас убедит.

[Shkalneg (Евгений)]

А у меня все катушки впорядке) и РР впорядке, а все потому что на нем висит вентилятор с компа как раз по размеру)

всем по вентилятору и РР будет жить вечно)

***стучит по дереву***
