Всем день добрый! Ребята, где раздобыть электосхемы на хонда шадов 750 кастом 1987 года. Желательно цветные.

Прикрепленные изображения

•

[Брат]

Всем день добрый! Ребята, где раздобыть электосхемы на хонда шадов 750 кастом 1987 года. Желательно цветные.

Это не кастом. VT 750C Shadow

[Бенжамин (Строганов Александр)]

Это не кастом. VT 750C Shadow

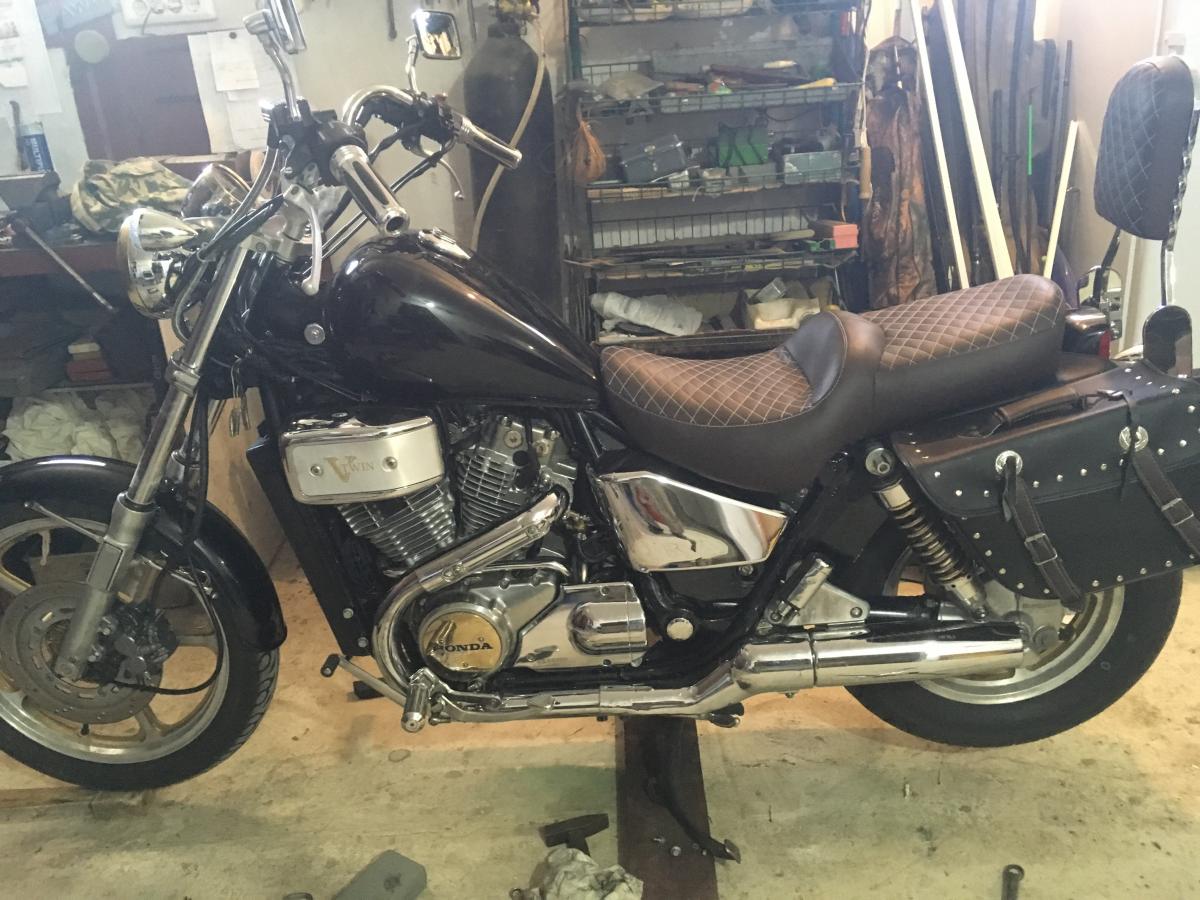

Причём на удивление в неплохом состоянии. Схема- можешь взять от любой Шадовки до 95 года- фактически одинаковые будут. Да и схема там...одно название. Проще, чем у современного велосипеда

[Кубань ( Евгений)]

Спасибо за советы!

Смотрел схемки молодых братьев.

На схеме не нашел  лампочки  6 передачи.



Его полное название вроде Honda VT 750 RC 25 Shadov 1987.

Серия Gold

ПРиборка в стоке  с тахометром идет.



Если не прав поправьте плиз.



[av_borzov (Anatoliy Borzov)]

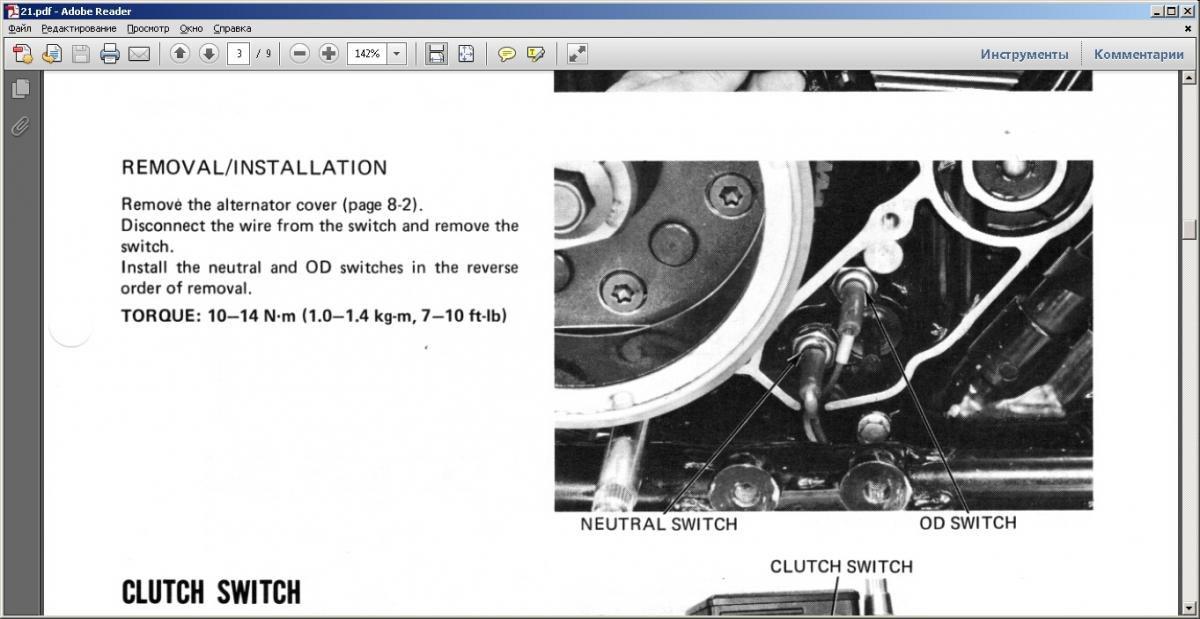

схемы на VT750C у меня нет, но т.к. двигатели с VT750C 1983 немного похожи, то полагаю что датчик OD такой же и размещен там же. Ну а далее идет провод прямой на лампу, датчик размыкает "-", на лампу идет постоянный "+", соответственно включаешь 6 передачу, датчик OD замыкает "-" и лампочка загорается. Вот тут он датчик OD:



[Кубань ( Евгений)]

Спасибо Добрый Человек! Как поставить плюс в карму?

[Кубань ( Евгений)]

Спасибо всем. Нашел все мануалы и частично схемы.
