форум порыл - ответа не увидел. может кто в курсе - замки от стида 600 подходят в шадоу 1100? внешне вроде одинаковые.

особо интересует заменяемость замка зажигания. в мотощите сказать однозначно не смогли.





Прикрепленные изображения

  • Буфер обмена01.jpg

Сволочи живут долго, я буду жить вечно.


#2
av_borzov (Anatoliy Borzov)

av_borzov (Anatoliy Borzov)

    Заглянувший

  • Пользователи
  • 135 сообщений

нужно смотреть разъемы, у VT1100C 1988-1995 на входе 1 - это + (красный провод одиночный) и на выходе 5 вроде как: 4 основные питающие все основные узлы и 1 (желто-черный) включающий режим парковки - включается задний фонарь

чисто теоретически парковочным можно пожертвовать, если у стида все 4 это основные питание всех узлов, тогда можно сказать что можно использовать



#3
Брат (Брат)

Брат (Брат)

    Ветеран Форума

  • Пользователи
  • PipPipPipPipPipPipPipPip
  • 2 139 сообщений
  • ПроживаниеМосква
  • Мотоцикл:Shadow VT1100

Первый важный момент - установка на штатное место. Сними свой и к ним с ним приходи.

Прихвати тестер с двумя щупами - сразу и прозвонишь взаимодействие контактов в разном положении ключа.

Сообщи о результате. Это многим интересно.


Не буди во мне зверя. Он и так почти не спит.
За 2014 год сожжено 851,49 литров бензина на 27939,87 руб.


#4
av_borzov (Anatoliy Borzov)

av_borzov (Anatoliy Borzov)

    Заглянувший

  • Пользователи
  • 135 сообщений

Да, Сергей прав, если между одиночным в режиме ON (включено) и остальными 4 в колодке есть контакт - значит в части подключения подойдет, а вот в части крепления на раму... ну тут только мерить или колхозить...



#5
Покрышкин

Покрышкин

    Новичок

  • Пользователи
  • 20 сообщений
  • ПроживаниеSankt Petersburg
  • Мотоцикл:Shadow VT1100

вчера снял замок. у меня колодка на 2 контакта, и отдельно провод. похоже, какой то колхоз от прежнего владельца.


Сволочи живут долго, я буду жить вечно.


#6
av_borzov (Anatoliy Borzov)

av_borzov (Anatoliy Borzov)

    Заглянувший

  • Пользователи
  • 135 сообщений

а фото можно?

но чисто теоретически, возможно да колхозил, отдельный провод - это + от аккумулятора, а колодка это уже пошло питание на блок предохранителей...



#7
Покрышкин

Покрышкин

    Новичок

  • Пользователи
  • 20 сообщений
  • ПроживаниеSankt Petersburg
  • Мотоцикл:Shadow VT1100

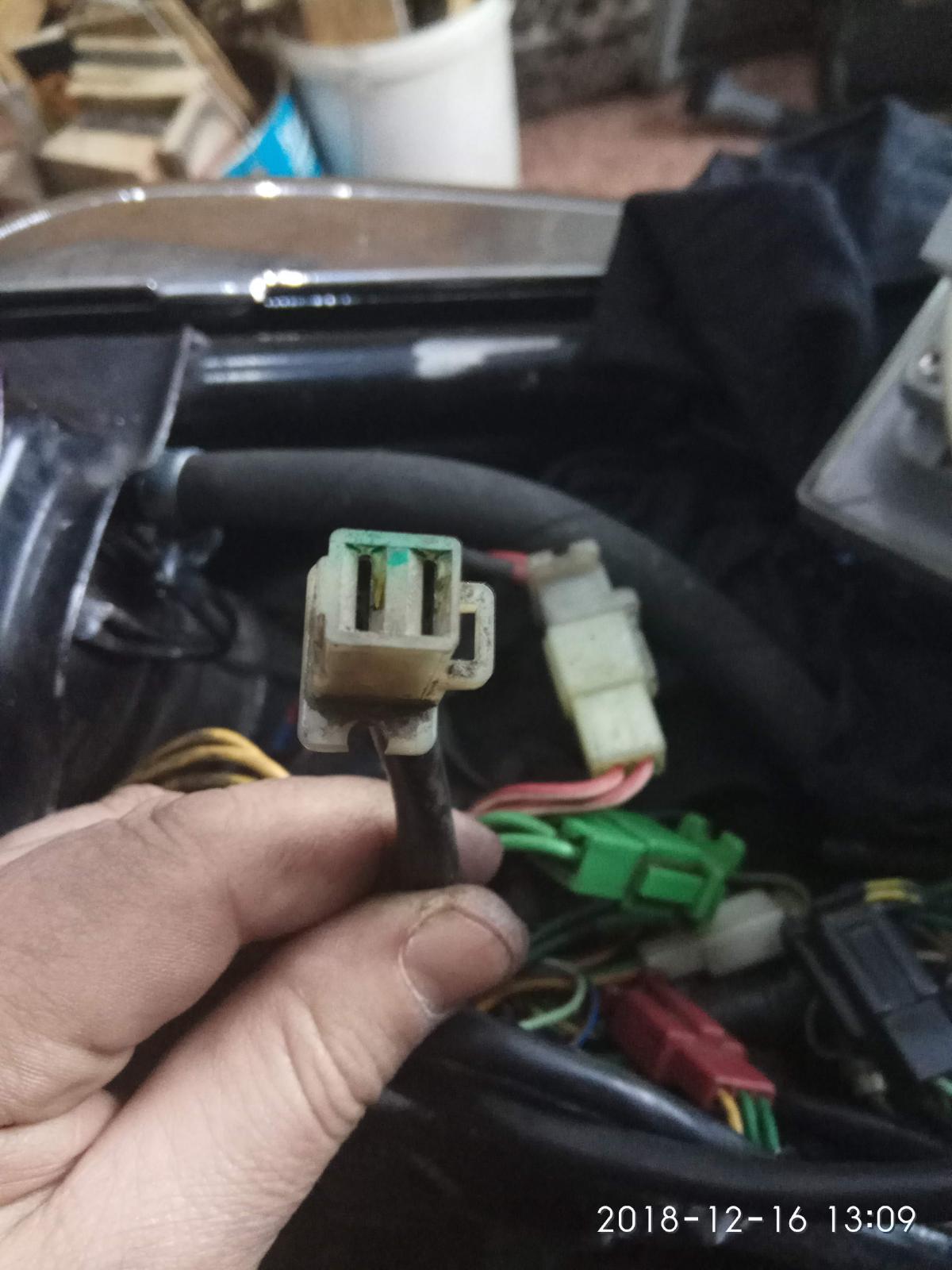

на фото номер замка, фишка и отдельный провод в термоусадке

Прикрепленные изображения

  • IMG_20181216_130843.jpg
  • IMG_20181216_130904.jpg
  • IMG_20181216_130913-1.jpg

Сволочи живут долго, я буду жить вечно.


#8
av_borzov (Anatoliy Borzov)

av_borzov (Anatoliy Borzov)

    Заглянувший

  • Пользователи
  • 135 сообщений

посмотрел внимательно схему VT1100, от замка зажигания идут следующие провода: 1 провод отдельный R -красный, 2х контактная колодка (2P) Br/W + Br (коричневый с белой полосой и коричневый провода), далее 3х контактная колодка (3P) Y/Bl + Bu/O + R/Bl (желтый с черной полосой, голубой с оранжевой полосой, красный с черной полосой)

те ты нашел только разъемы 2P и одинарны красный провод, осталось найти колодку 3P, она есть, вроде на снимке там маячит внизу справа IMG_20181216_130904.jpg?



провод Y/Bl отвечает за паркинг, те его можно не подключать, если не собираешься пользоваться подсветкой в режиме парковки.

Остальные 4 нужно запитать, т.к. они питают всю систему.



#9
Покрышкин

Покрышкин

    Новичок

  • Пользователи
  • 20 сообщений
  • ПроживаниеSankt Petersburg
  • Мотоцикл:Shadow VT1100

спасибо за ликбез, буду искать. там с проводами борода полная. начал перекладывать заново.


Сволочи живут долго, я буду жить вечно.


#10
av_borzov (Anatoliy Borzov)

av_borzov (Anatoliy Borzov)

    Заглянувший

  • Пользователи
  • 135 сообщений

вот еще, у Шадиков при включенном зажигании соединяются провода: R - R/Bl - L/O  и отдельно между собой Br/W-Br, режим парковки соединяются провода: R-Y/Bl

для правильного подключения замка от стида, нужно будет тебе прозвонить провода, те включаешь зажигание и смотришь красный провод с какими соединен, чтобы правильно подключить



#11
Покрышкин

Покрышкин

    Новичок

  • Пользователи
  • 20 сообщений
  • ПроживаниеSankt Petersburg
  • Мотоцикл:Shadow VT1100

из замка выходит всего 3 провода: розовый на акум, два других в колодку.

Прикрепленные изображения

  • IMG_20190105_224701_HHT.jpg
  • IMG_20190105_224741_HHT.jpg

Сволочи живут долго, я буду жить вечно.


#12
av_borzov (Anatoliy Borzov)

av_borzov (Anatoliy Borzov)

    Заглянувший

  • Пользователи
  • 135 сообщений

странный замок, вроде родной, но количество проводов меньше, может уже ковыряли и провода порезали?

вот смотри на фото какие должны быть разъемы как я писал ранее, две колодки: 3Р и 2Р, ну и дополнительно основной отдельный красный провод (+) который идет от РР в замок зажигания

Прикрепленные изображения

  • Clipboard1.gif.jpg
  • Clipboard.jpg


#13
Покрышкин

Покрышкин

    Новичок

  • Пользователи
  • 20 сообщений
  • ПроживаниеSankt Petersburg
  • Мотоцикл:Shadow VT1100

по самому замку не видно следов колхоза, в наличии только 2Р колодка + одиночный красный


Сволочи живут долго, я буду жить вечно.
